行業(yè)新聞
淬火介質冷卻時間確定的方法
發(fā)布日期2022.04.26 ?|
作者：上海川奇
來源：www.xwtdjx.cn

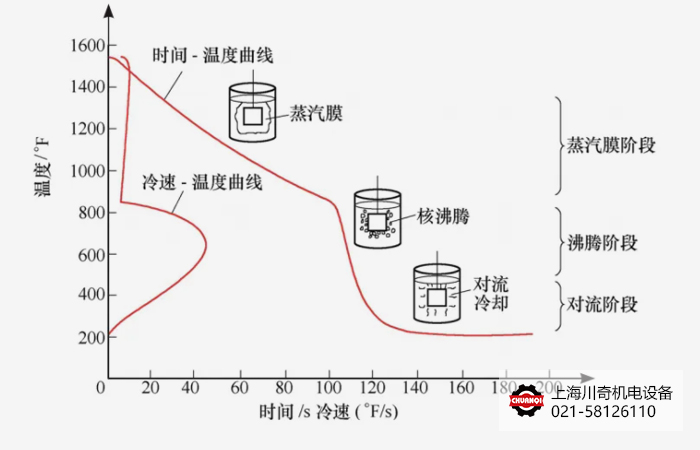

雙液淬火時,水或鹽水中的冷卻時間如何確定? 油中冷卻時間如何確定?下面是汪慶華老師關于不同淬火介質的冷卻時間的確定，供大家參考！
雙介質淬火法操作的關鍵是控制工件的水冷時間，水冷時間的控制方法有3種:
（1）計算法
根據(jù)實踐經(jīng)驗，工件尺寸為φ5～φ30mm時，其冷卻時間可按每2.5～3.3s/10mm計算，對于截面尺寸大于φ30mm的工件，按3.3～6.7s/10mm計算，對于形狀復雜，變形要求高的模具有時采用超常冷卻，即水冷時間按每1.25～2s/10mm計算。凡大截面者宜取上限，截面小者則取下限。為控制好水冷時間，淬火時通常以數(shù)數(shù)的方法進行控制。正常人最快ls內只能數(shù)到4，所以通常淬火時以最快速度數(shù)數(shù)，每數(shù)到4N倍時，冷卻時間可視為Ns。數(shù)數(shù)是從工件淬入冷卻介質時開始。
（2）感覺法
根據(jù)工件在淬火時沸騰冷卻的劇烈程度來判斷。當工件在水中冷卻抖動變小，感覺不強時，立即可轉油。
（3）聽覺法
當工件淬入水中后的嗡嗡聲已經(jīng)較弱并即將停止時立即轉人油中冷卻。
這三種方法以計數(shù)，數(shù)數(shù)法較為穩(wěn)當，如若將三種方法綜合來控制，水冷時間的控制就比較容易掌握好。 油中冷卻時間的確定：按照D(工件有效厚度，mm)×（0.05～0.10）min/mm計算。 從水轉移到油池的時間越短越好，一般小件應該控制在2秒之內。大件轉移時間操作困難，一般會超出2秒時間。
上海川奇機電設備有限公司作為瑞典IVF冷卻特性測試儀代理商，提供淬火介質冷卻特性檢測方案！如需了解更多，請聯(lián)系我們！趙工：18616815878（同微信）
上海川奇機電設備有限公司版權所有 嚴禁復制 ©2006-2015 備案號：滬ICP備14023921號-13
